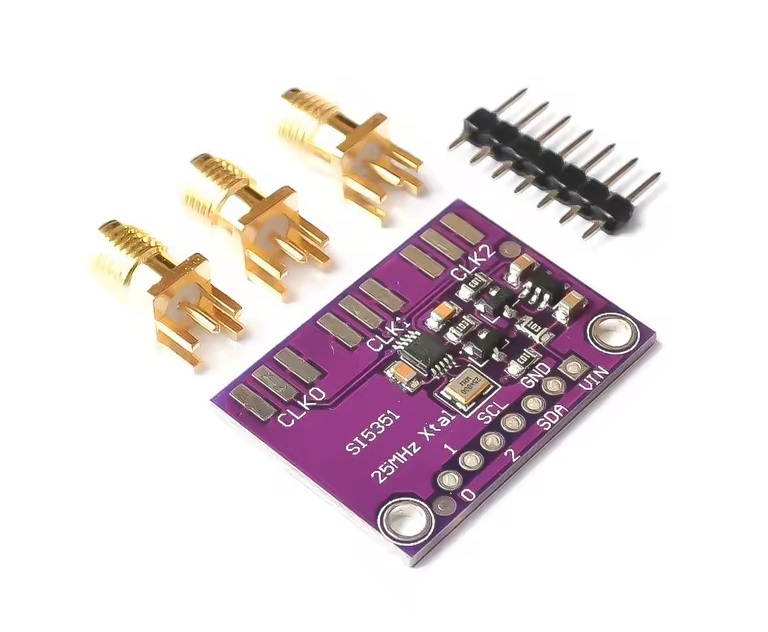

Модуль собран на микросхеме Si5351A – это конфигурируемый через I2C генератор тактовых частот, позволяющий генерировать частоты от 8 кГц до 160 МГц на каждом канале. Чип имеет три канала с выходным импедансом 50 Ом. Уровень сигнала может регулироваться примерно от 2 до 11 dBm. Модуль может быть запитан от 5 В или 3.3 В. Он совместим с 5-и и 3.3-волтовой логикой.
• Генерирует до 3 (или до 8, в зависимости от типа корпуса) не связанных линейной зависимостью частот от 2.5 кГц до 200 МГц.
• Конфигурация задается пользователем через интерфейс I2C.
• Абсолютно точный синтез частоты на каждом выходе (ошибка 0 ppm).
• VCXO с высокой линейностью.
• Опционально сигнал тактирования можно подать на CLKIN (для Si5351C).
• Малый джиттер периода выходного сигнала: типовое значение < 70 ps pp.
• Конфигурируемый расширяемый спектр помех на каждом выходе.
• Работает от дешевого кварца с фиксированной частотой: 25 или 27 МГц.
• Поддерживает статическое смещение фазы.
• Программируемое время нарастания/спада уровня.
• Изменение частоты без лишних выбросов на выходе.
• Отдельные выводы для напряжения питания:
– Core VDD: 2.5V или 3.3 V.
– Output VDDO: 1.8V, 2.5V или 3.3 V.
• Отличный PSRR, устраняющий необходимость фильтрации внешнего источника питания.
• Очень малое потребление энергии.
• Настраиваемая задержка между выходами.
• Доступен в 3 типах корпусов:
– 10-MSOP: 3 выхода.
– 24-QSOP: 8 выходов (этот вариант корпуса с некоторых пор больше не предлагается).
– 20-QFN (4×4 mm): 8 выходов.
• Обеспечивает совместимость с PCIE Gen 1.
• Поддерживает совместимость с уровнями HCSL.
Области применения:
• Устройства HDTV, DVD/Blu-ray.
• Оборудование audio/video, видеоигры.
• Принтеры, сканеры, проекторы.
• Переносные измерительные приборы.
• Базовые сетевые шлюзы.
• Обмен данными по сети.
• Серверы, устройства хранения данных.
• Замена XO.
