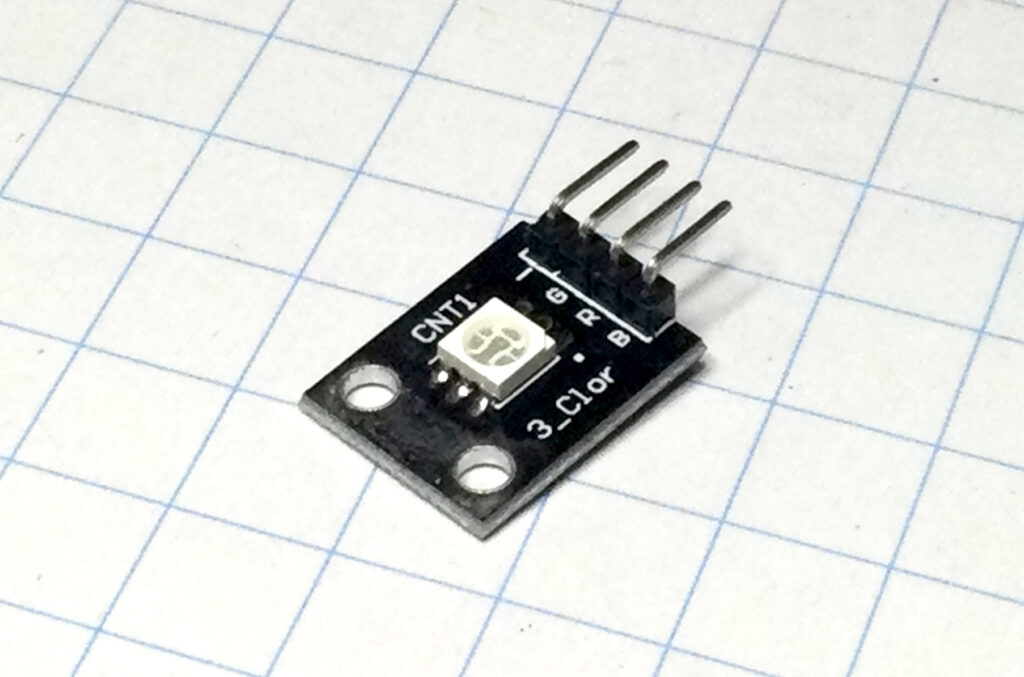

Полноцветный светодиодный модуль RGB KY-009 для Arduino излучает различные цвета, смешивая красный, зеленый и синий свет. Количество каждого цвета регулируется с помощью ШИМ. Что позволяет вывести до 255 оттенков для каждого канала.
int redPin = 18; // GPIO18, matches the wiring above
int greenPin = 19; // GPIO19
int bluePin = 21; // GPIO21
void setup() {
pinMode(redPin, OUTPUT);
pinMode(greenPin, OUTPUT);
pinMode(bluePin, OUTPUT);
}
void loop() {
setColor(255, 0, 0); // Red
delay(1000);
setColor(0, 255, 0); // Green
delay(1000);
setColor(0, 0, 255); // Blue
delay(1000);
setColor(255, 255, 0); // Yellow
delay(1000);
setColor(0, 255, 255); // Cyan
delay(1000);
setColor(255, 0, 255); // Magenta
delay(1000);
setColor(255, 255, 255); // White
delay(1000);
}
void setColor(int red, int green, int blue) {
analogWrite(redPin, red);
analogWrite(greenPin, green);
analogWrite(bluePin, blue);
}Рекомендуемые ссылки:
